营区手机屏蔽器设计方案

1概述

当代，随着移动通讯设备广泛应用的同时，也产生了一些不容忽视的问题。其中比较突出的是：

1.1 成为新的泄密渠道，对保密信息安构成威胁

  当今世界，针对移动通讯设备的定位、追踪及监听是最主要的侦察手段。因此，在一些保密场所只要携带移动通讯设备，无论使用与否，只要在待机状态下，都有可能泄密，给单位或个人造成危害。

1.2成为新的噪声污染源，影响正常工作秩序

  移动通讯设备的使用，使得会议室、法庭、教室、图书馆等安静场所的噪声污染日益严重，从而影响到人们正常的工作和学习。

1.3成为新的不安全因素，给企业安全生产带来威胁

在加油站、加气站、油气库等场所使用手机的话容易引发火灾甚至是爆炸，后果极其严重。

1.4成为新的作弊手段，给人才的选拔带来难度

  移动通讯设备被一些投机取巧之人用来考试作弊，严重践踏了考试的公平性，影响到人才的选拔。

1.5成为新的犯罪手段，给社会稳定带来威胁

  更有甚者，一些犯罪份子或是敌对势力利用移动通讯设备来远程遥控炸弹，造成人员和财产的损失。

事实表明，移动通讯设备在一些场合，已成为犯罪份子的作案工具，给社会稳定带来了不利影响。

2 只安装手机屏蔽器与安装营区手机屏蔽网智能管理系统的优缺点对比

2.1目前国内营区单纯只安装手机信号屏蔽器的缺点

统一开、关不方便

手机信号屏蔽器台数过多后，特别是营区内多幢建筑都实施屏蔽后，难以集中统一的开通、关闭；即使通过统一布置电源线、需有专人负责按时进行开、关；

无法准确及时获知手机信号屏蔽器的工作状态和故障与否

通过统一电源开关方式给所有手机信号屏蔽器供电后，管理人员无法即时获知手机屏蔽器是不是都在正常工作；

不节能环保、不利于设备保养

笼统的将所有屏蔽器整天或整夜的开机运行，一是增加了用电量、不能有效节能、不利于环保。

不方便分组控制或点对点控制

无法精确分组（分区域或分楼幢、分楼层等）或者点对点的进行定时开关控制；

不能预防故意破坏屏蔽器的现象

对于战士人为的故意损毁、切断电源等影响手机屏蔽器正常工作使用的，管理人员无法在**时间获知和判定；

2.2安装营区手机屏蔽器智能管理系统的优点

每个手机信号屏蔽点位有效屏蔽目前市面上的所有手机信号

本套系统中配置的手机信号屏蔽器能有效屏蔽目前市面上的 （CDMA、GSM、DCS、PHS、3G、4G、5G）和WIFI(WLAN)、蓝牙 /2.4G 通讯、无线网络（QQ和微博等）、针孔摄像头信号等多种制式、类别的手机信号，其中包括：

▲ 网线控制线路、安装施工更为简单

通过220V供电加网线控制，网线通过交换机接入电脑实现控制设备、电源可就近取电

▲ 软件统一集中控制和管理、电子地图简单明了

整套系统通过一套主控软件来控制和管理，管理人员可以通过主控软件上的单位结构图）对于营区内的屏蔽状态一目了然。

▲ 自由分组、可全开、全关，可分组（分楼幢、分区域）开关，可点对点开关

管理人员通过主控电脑上的主控软件可以精确的点对点或者分组（即分区域或分楼幢、分楼层） 控制任意手机屏蔽点位的开、关；

▲ 掌握所有手机信号屏蔽点位运行状态和故障与否、可实时查询和自动查询、自动报警

管理人员可以手动或者自动查询每一台手机信号屏蔽器的工作状态，对于出现故障或损毁的手机屏蔽器能及时发现，在自动查询状态下，对出现故障的手机屏蔽点位能及时提供声、光报警并明确告知手机屏蔽器所处位置；

▲ 可定时开关，编排定时计划表、与营区同步，人性化屏蔽、节能环保

可以通过软件对任一手机屏蔽点位或分组进行精确的定时开、关控制；可以依据营区的作息时间，将屏蔽器的开启与关闭与营区的作息的时间同步起来，对战士的手机进行人性化屏蔽（让战士在休息时间能正常使用手机）。通过定时开关功能，非休息时间段内，所有的屏蔽器均处于关闭状态，有利于节能、利于环保、利于设备保养和延长设备使用寿命；

▲ 日志功能有助于追踪排查

完善的系统日志功能会记录下每一台手机信号屏蔽器的工作状态、管理员或操作员的操作日志，同时对于那些更高明的破坏行为具有追踪和排查功能（例如，某些战士人为的切断手机信号屏蔽器电源、一段时间后再给屏蔽器恢复供电，这个过程将可以被自动查询到并且记录到日志中）。

中国某某学校的手机信号屏蔽系统项目需求（例）

1） 对 A、B、C、三幢教学楼的所有教室的手机信号（CDMA、GSM900、DCS1800、TD-SCDMA、

CDMA2000、WCDMA、FDD-LTE、TDD-LTD、WIFI、蓝牙、5G）进行有效屏蔽；

2） 所有的手机信号屏蔽器都能通过一套主控软件进行远程开、关控制；

可以对每一栋楼的每一个点进行任意的远程开或关的控制、也可以按层或按楼栋分组进行控制（即分区域控制）；

可以定时控制全套屏蔽系统，实现定时开关（与学校的上、下课的作息时间对应）、定时表可以自己编排，可以按星期中的每一天执行不同的定时计划；

可以远程实时或自动定期检测每一台屏蔽器的工作状态及其故障损毁情况、提供多种报警状态；

全套系统的运行有日志可查、提供每一台手机信号屏蔽器的开关或故障记录、提供管理员对于系统的每一操作记录；系统主控软件的管理员和操作员按级别限制；

全套系统的各个屏蔽点与主控制器之间网线控制线路，需提供一路电源线（220V） 和网线实现远程控制。

系统主控端

系统主控端包括：主控软件 + 主控计算机：

其中：主控软件对于计算机无特殊配置要求，能运行Win XP 以上系统、有声卡、网卡即可； 屏蔽器通过网络与主控计算机通讯。

校园平面图及屏蔽点位预估图

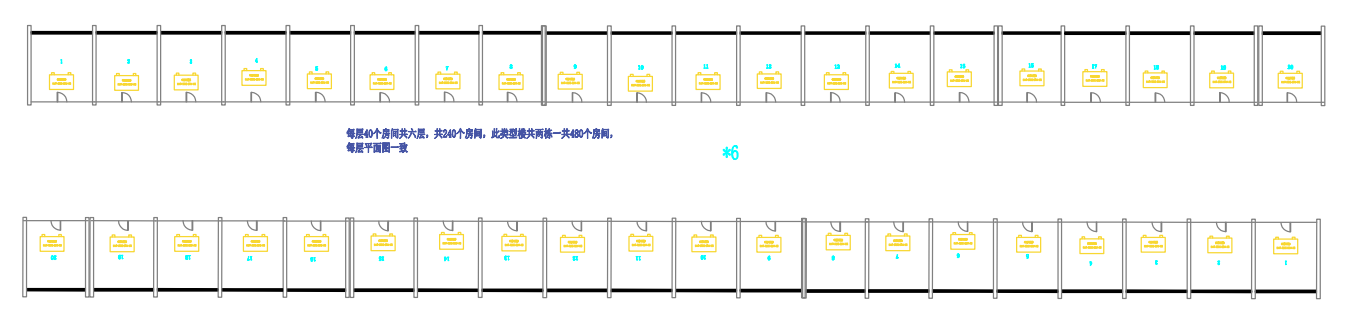

校园平面图

注释：6层平面图格局与上图一致。

屏蔽点位预估图（屏蔽效果图）

注释：6层平面图格局与上图一致。

系统配置清单

手机屏蔽器点位详细分布说明

配置方案一：单纯屏蔽的解决方案

HZ-101(针对难屏蔽地域)定向超强屏蔽器

※产品简介※

HZ-101定向型手机信号屏蔽器是我厂采用国内先进技术，针对通信制式的不断发展，根据国内移动通信实际情况精心研制成功的高科技产品,它能在半径10—25米（约50-300平方米，可根据所需场所调节屏蔽范围）内隔断GSM/CDMA/AMPS/DCS/PHS/3G(WCDMA、TD-SCDMA和CDMA2000) 和4G5G手机信号，2.4G无线信号，使手机无法打出和接听,且不能发送或接受短信，但又不会干扰其它电子设备工作,从而保证了所需场所的安全性，手机离开隔断范围,即可恢复正常使用，且对人体无任何损害。

※适用场所※

▲ 各类会议室、礼堂、法庭、图书馆、考场、学校、电影院、歌剧院；

▲ 加油站、加气站、油气田、油气库；

▲ 政府、军队、监狱、公安、指挥系统等一切禁止使用移动通讯设备的场所。

※产品特点※

HZ-101定向型中功率屏蔽系统，通用型能有效屏蔽国内2G/3G/4G/5G手机信号及2.4WIFI信号，也可根据客户要求定制频率.

发射功率：每路4W，整机40W ，采用进口功放、IC。

供电规格：AC 220V， (高品质工业开关电源)

内置高增益定向天线

散热系统：高效铝合金型大散热器，内置4个散热风扇

采用高增益定向天线，避免了对周边居民正常信号干扰。

工业开关，采用阻燃PC材料，绝缘性能好，耐高温，不易老化。
